產品描述

AW-LED型防爆顯示屏是以電子控制電路為核心的智能化管理槽罐車裝車的自動控制輔助系統。

防爆顯示屏能顯示作業過程中的工作狀態和信息，比如顯示裝車量、裝車急停中、車位空閑、槽車車號等，用于現場操作員、司機、客戶、槽車導流、引流、規范操作、提示操作等，規范現場流程、穩定裝車秩序、提高生產效率并確保安全生產的順利進行。

AW-LED型陰爆型電子顯示屏是專門與油料定量灌裝控制系統、電子稱重系統等配套，用于易燃易爆危險場所的現場顯示裝置。可廣泛應用于石油、化工、醫藥等具有爆炸性氣體的危險場所。

AW—LED型隔爆型電子顯示屏可采用RS232通信接口實現上位機和顯示屏之間點對點的數據傳輸，也可采用RS485通信總線實現上位機的數據傳輸，連在通信總線上的各顯示屏分別接收從上位機發出的對應于本設備號的串行信號，并將接收到的信號通過超高亮度LED圖形字符點陣予以顯示。可視距離一般在15m以上。硬件結構AW-LED型隔爆型電子顯示屏由開關電源、控制板和LED點陣顯示板等3個部分組成控制板自帶漢字字庫。

產品參數

顯示字符個數	12個英文字母或12位數字，可顯示6個漢字
防爆等級	Exd Ⅱ Bt6 Gb
工作溫度范圍	-40℃-+80℃
工作電壓	220VAC±10% 50Hz
功耗	不大于55W
電氣接口	2個G3/4"（內）
自重	約40kg
外形尺寸	1300mmx320mmx170mm(高x寬x厚)
通信方式	RS-485接口，最大傳輸距離1.2 km。標準ModBusRTU協議

產品特點

產品主要特點

本設備為本質安全型設備，保證了設備自身的安全型，在提供槽罐車裝卸管理過程中進行語言和燈光報警功能的同時，沒有其他安全隱患;成本低、安裝簡單;

防爆顯示屏是檢測并管理槽罐車裝車過程中的智能管理器，其主要特點如下：

(1)設備采購304不銹鋼鈑金加工而成(本安箱體)或者防爆鑄鋁箱體(隔爆箱體)，結構牢固，安裝簡單;

(2)設備電路部分全部為本質安全型電路，滿足防爆要求;

(3)超大字體顯示，現場工作人員和客戶司機等觀看一目了然，并且可及時發現問題并處理：

(4)設備出現故障或不使用時可以進行屏蔽，屏蔽后不影響其他設備正常工作;

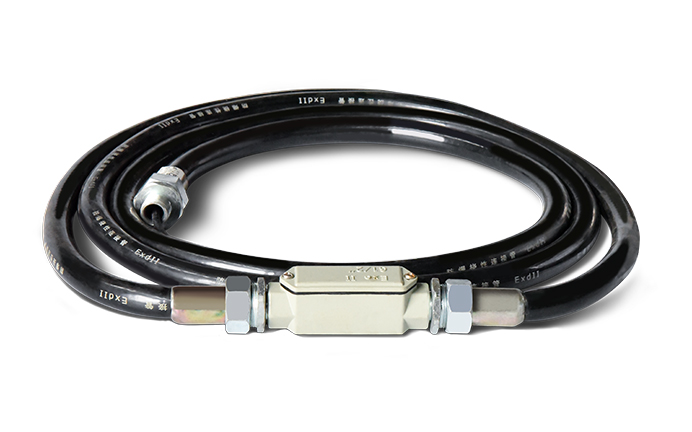

(5)采用防爆撓性管連接，經久耐用;

(6)支持多國語言。

主要用途及適用范圍

本設備僅適用于油庫發油臺等石油化工危險場所流程管理過程的消息顯示使用。可以從根源上解決由于司機裝卸載流程過程中各個環節進行信息指導，促使司機按流程操作，對于潛在的事故和不規范操作進行信息提示告警，供現場工作人員及時發現問題并處理。

使用環境條件

(1)AW-LED型防爆顯示屏在下列環境條件下應能正常工作：

a)環境溫度：-20℃～+60℃;

b)平均相對濕度：≤95%(+25℃);

c)大氣壓力：(80～106)kPa;

d)油庫和化工生產有汽油、柴油、甲烷、液態苯、烴類等爆炸性混合物的裝卸和生產場所;

e)其它符合各自產品標準的要求。

(2)AW-LED型防爆顯示屏中各產品能承受最惡劣的貯運條件：

a)高溫：+70℃;

b)低溫：-40℃;

c)相對濕度：≤95%(+40℃);

d)振動：50m/s2;

e)沖擊：500m/s2;

f)壓力：≤200kg。

注意要點

AW-LED型隔爆型電子顯示屏采用吊裝結構，安裝時請注意顯示屏應盡量避免日光直接照射，盡量避免受到雨淋，以免影響應用效果和使用壽命。

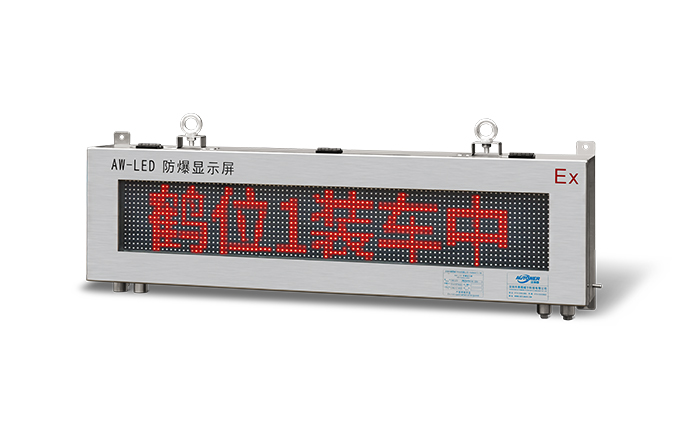

產品圖片
